Stanica prieskumu a navedenia rakiet 1S91 „SURN“ kompletu 2K12 „KUB“

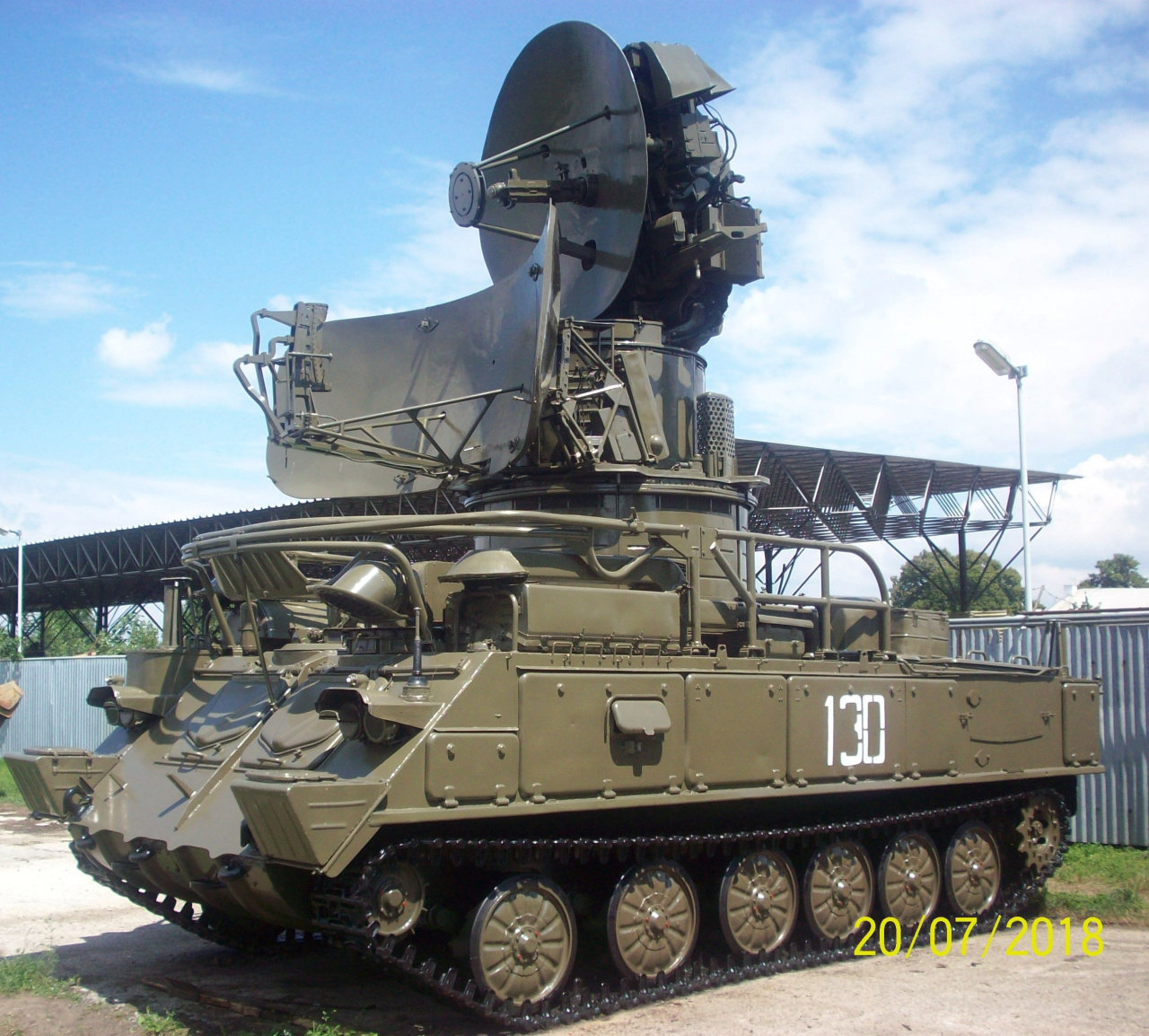

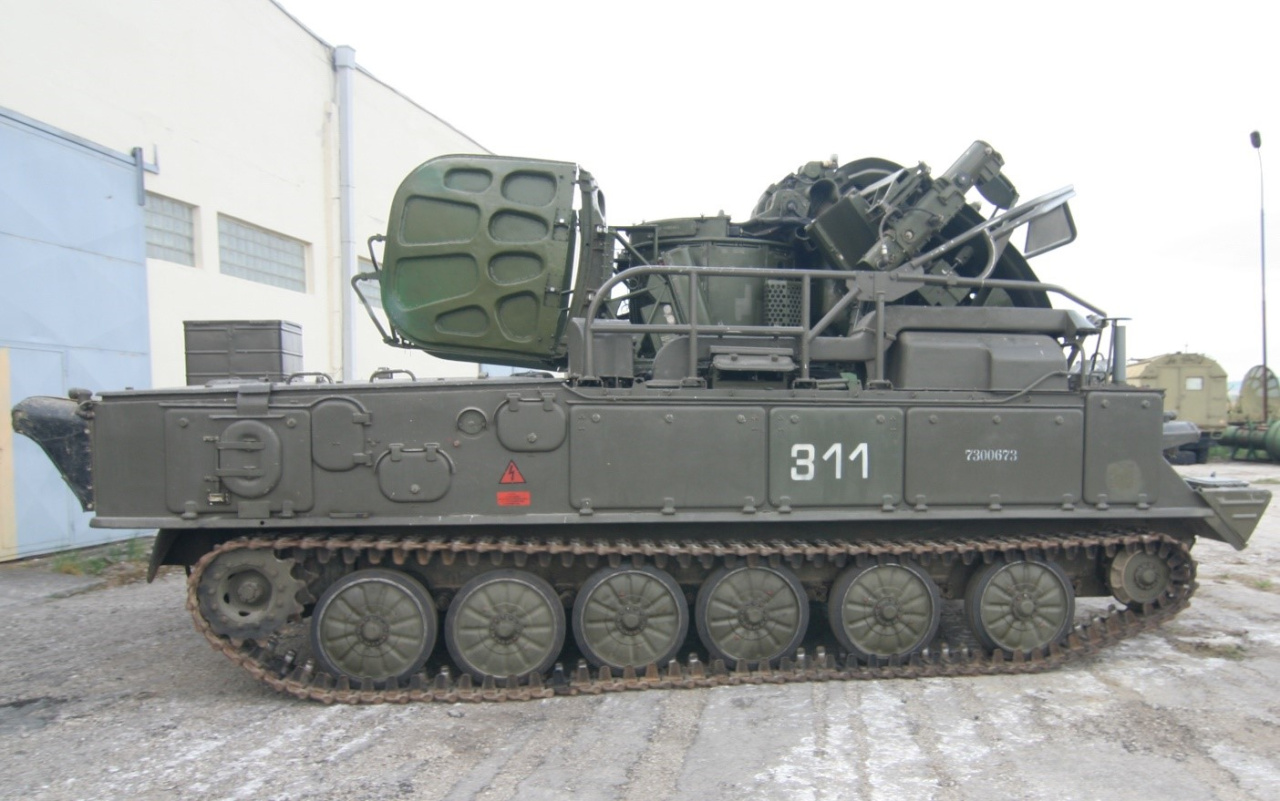

Stanica prieskumu a navedenia rakiet 1S91 „SURN“ samohybného protilietadlového raketového kompletu 2K12 „KUB“ je špeciálne pancierované pásové vozidlo umiestnené na podvozku vozidla GM 568. Vozidlo sa vyznačuje vysokou priechodnosťou a manévrovacou schopnosťou na ceste aj v teréne. Systém je určený na vyhľadanie a zachytenie vzdušného cieľa, na jeho sledovanie v diaľke a odovzdanie jeho koordinátov odpaľovaciemu zariadeniu 2P25.
Stanica prieskumu a navedenia rakiet 1S91 „SURN“ je na rozdiel od odpaľovacieho zariadenia 2P25M1 poháňaná motorom V-6 verzie R s rovnakým výkonom 205,94 kW. Rovnako ako u verzie V-6M sa jedná o kvapalinou chladený, vznetový, štvortaktný šesťvalcový motor.
Konštrukčne sa stanica prieskumu a navedenia rakiet 1S91 „SURN“ skladá z dvoch samostatných rádiolokačných celkov. Prvým je rádiolokátor prieskumu a pridelenia cieľov 1S11 a druhým je stanica navedenia rakiet 1S31. Rádiolokátor prieskumu pracuje v centimetrovom pásme a jeho parabolická anténa má rozmery 3 x 1 m. Rádiolokátor má jeden prehľadový indikátor so zobrazenou polohou jednotlivých odpaľovacích zariadení a jeden indikátor presného navedenia. Rádiolokátor je určený na kruhový prieskum vzdušného priestoru, voľbu vzdušných cieľov, určovanie súradníc zistených cieľov a na ich odovzdávanie stanici navedenia rakiet 1S31. Stanica navedenia rakiet 1S31 s parabolickou anténou s priemerom 1,8 m pracuje v centimetrovom pásme. Jedna stanica prieskumu a navedenia rakiet 1S91 „SURN“ v rámci palebnej batérie zabezpečuje 4 odpaľovacie zariadenia 2P25. Spojovaciu súpravu tvoria dve rádiostanice R-123 a THZ R-124. Posádka vozidla je štvorčlenná. Bojová hmotnosť je 21 500 kilogramov, dĺžka 7 070 centimetrov, šírka 3 600 centimetrov a výška 5 990 centimetrov. Dosah rádiolokátora je do výšky 7 kilometrov a na vzdialenosť 50 kilometrov.
Stanica prieskumu a navedenia rakiet 1S91 „SURN“ samohybného protilietadlového raketového kompletu 2K12 „KUB“ vojenskej poznávacej značky 750 18 10 bola vyrobená v roku 1975 a na konci roku bola zaradená do stavu ČSĽA u VÚ 5100 Kroměříž. Okolo roku 1990 bola v stave VÚ 3636 Mikulovice a v októbri 1995 bola odovzdaná od VÚ 4405 Nitra k VÚ 2115 Poprad. VHM Piešťany zaradilo stanicu prieskumu a navedenia rakiet 1S91 „SURN“ kompletu 2K12 „KUB“ do svojho zbierkového fondu v roku 1997.
Stanica prieskumu a navedenia rakiet 1S91 „SURN“ je na rozdiel od odpaľovacieho zariadenia 2P25M1 poháňaná motorom V-6 verzie R s rovnakým výkonom 205,94 kW. Rovnako ako u verzie V-6M sa jedná o kvapalinou chladený, vznetový, štvortaktný šesťvalcový motor.
Konštrukčne sa stanica prieskumu a navedenia rakiet 1S91 „SURN“ skladá z dvoch samostatných rádiolokačných celkov. Prvým je rádiolokátor prieskumu a pridelenia cieľov 1S11 a druhým je stanica navedenia rakiet 1S31. Rádiolokátor prieskumu pracuje v centimetrovom pásme a jeho parabolická anténa má rozmery 3 x 1 m. Rádiolokátor má jeden prehľadový indikátor so zobrazenou polohou jednotlivých odpaľovacích zariadení a jeden indikátor presného navedenia. Rádiolokátor je určený na kruhový prieskum vzdušného priestoru, voľbu vzdušných cieľov, určovanie súradníc zistených cieľov a na ich odovzdávanie stanici navedenia rakiet 1S31. Stanica navedenia rakiet 1S31 s parabolickou anténou s priemerom 1,8 m pracuje v centimetrovom pásme. Jedna stanica prieskumu a navedenia rakiet 1S91 „SURN“ v rámci palebnej batérie zabezpečuje 4 odpaľovacie zariadenia 2P25. Spojovaciu súpravu tvoria dve rádiostanice R-123 a THZ R-124. Posádka vozidla je štvorčlenná. Bojová hmotnosť je 21 500 kilogramov, dĺžka 7 070 centimetrov, šírka 3 600 centimetrov a výška 5 990 centimetrov. Dosah rádiolokátora je do výšky 7 kilometrov a na vzdialenosť 50 kilometrov.
Stanica prieskumu a navedenia rakiet 1S91 „SURN“ samohybného protilietadlového raketového kompletu 2K12 „KUB“ vojenskej poznávacej značky 750 18 10 bola vyrobená v roku 1975 a na konci roku bola zaradená do stavu ČSĽA u VÚ 5100 Kroměříž. Okolo roku 1990 bola v stave VÚ 3636 Mikulovice a v októbri 1995 bola odovzdaná od VÚ 4405 Nitra k VÚ 2115 Poprad. VHM Piešťany zaradilo stanicu prieskumu a navedenia rakiet 1S91 „SURN“ kompletu 2K12 „KUB“ do svojho zbierkového fondu v roku 1997.
Použitá literatúra
PEJČOCH, Ivo. Protiletadlová obrněná vozidla. Samohybná protiletadlová děla a nosiče protileteckých raketových střel. Cheb : Svět křídel, 2017. ISBN-978-80-7573-017-6.VHM Piešťany, Kniha prírastkov VHM Piešťany - Mo Piešťany za rok 1997.
VHM Piešťany, Zbierka č. VIII – technika PVO, PVO 8 - Vozidlo dvojstopové pásové 1S91 SURN s prehľadovým a streleckým rádiolokátorom samohybného protilietadlového kompletu 2K12 M3 KUB, prevádzková dokumentácia zbierkového predmetu.
Text:: Ing. Martin Miklan, VHÚ – VHM Piešťany
Foto: VHÚ – VHM Piešťany
