Vojenský poľný telefón TP 25
Vo fonde Vojenského historického múzea Piešťany sa v múzejnej zbierke č. X - Spojovací materiál nachádza vojenský poľný telefón TP 25. Tento telefónny linkový prístroj továrenskej značky Tesla pochádza z druhej polovice 20. storočia. Vyrábali ho v podnikoch Tesla Stropkov, n. p. a Tesla Valašské Meziříčí, n. p.
Prístroj typu MB pracoval na systéme miestnej batérie. Pre okruh telefónu využíval vlastné napájanie pomocou galvanického suchého článku AS 4 (1,4 V), ktorý bol určený aj pre telegrafy a iné zariadenia. Konštrukčne aj tvarovo bol inšpirovaný svojím predchodcom, nemeckým poľným telefónom FF-33 (Feldfernsprecher 33), ktorý bol zaradený do výzbroje jednotiek Wehrmachtu v roku 1934.

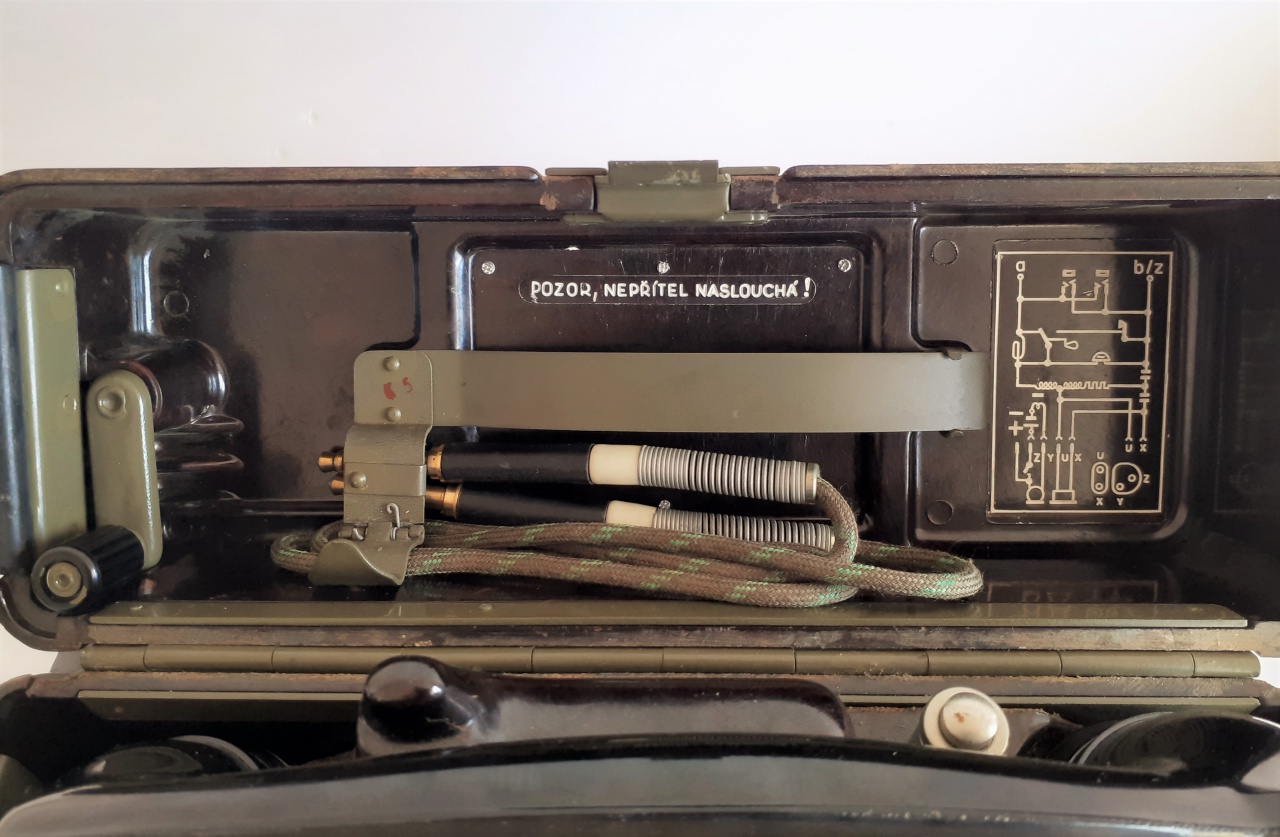

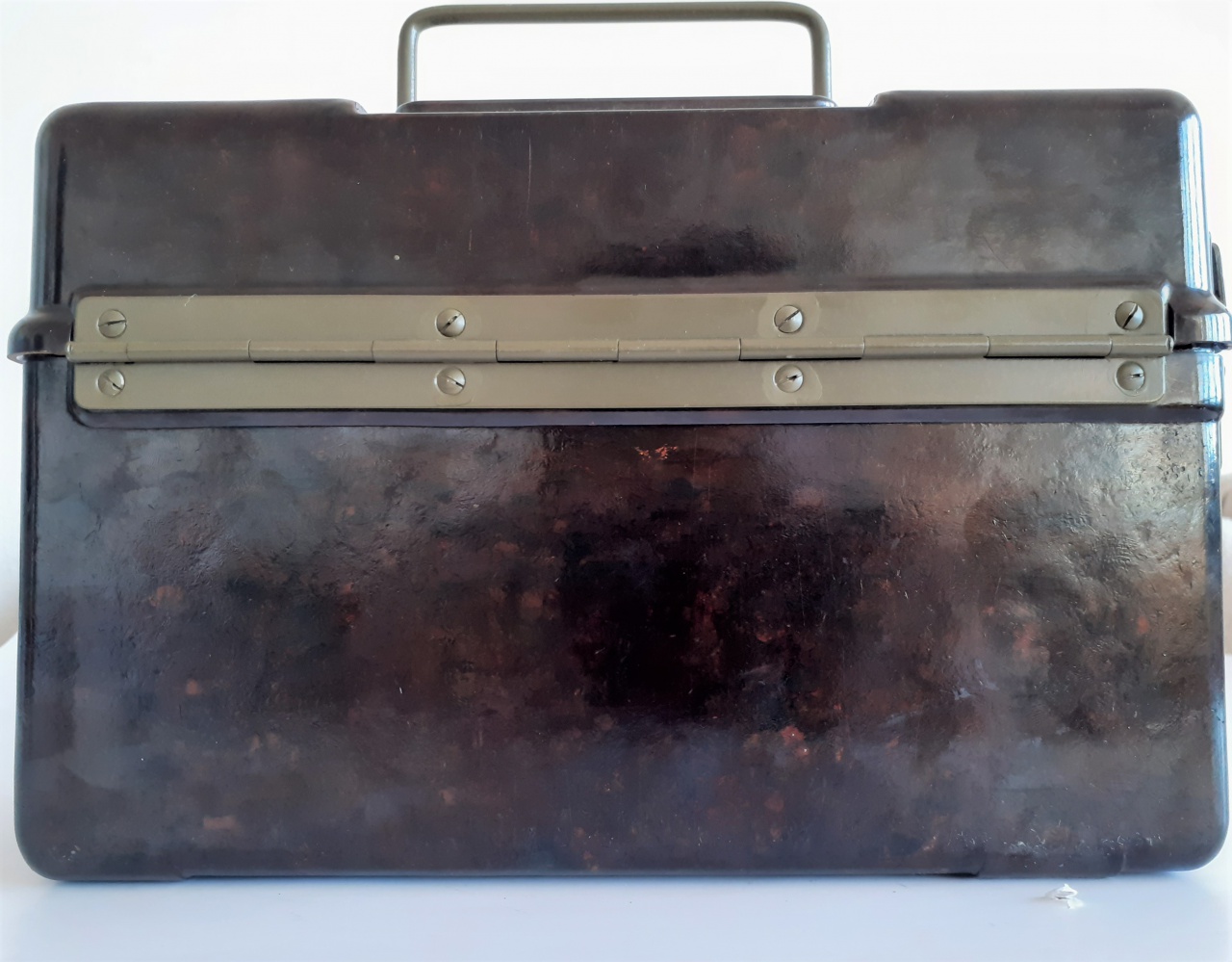

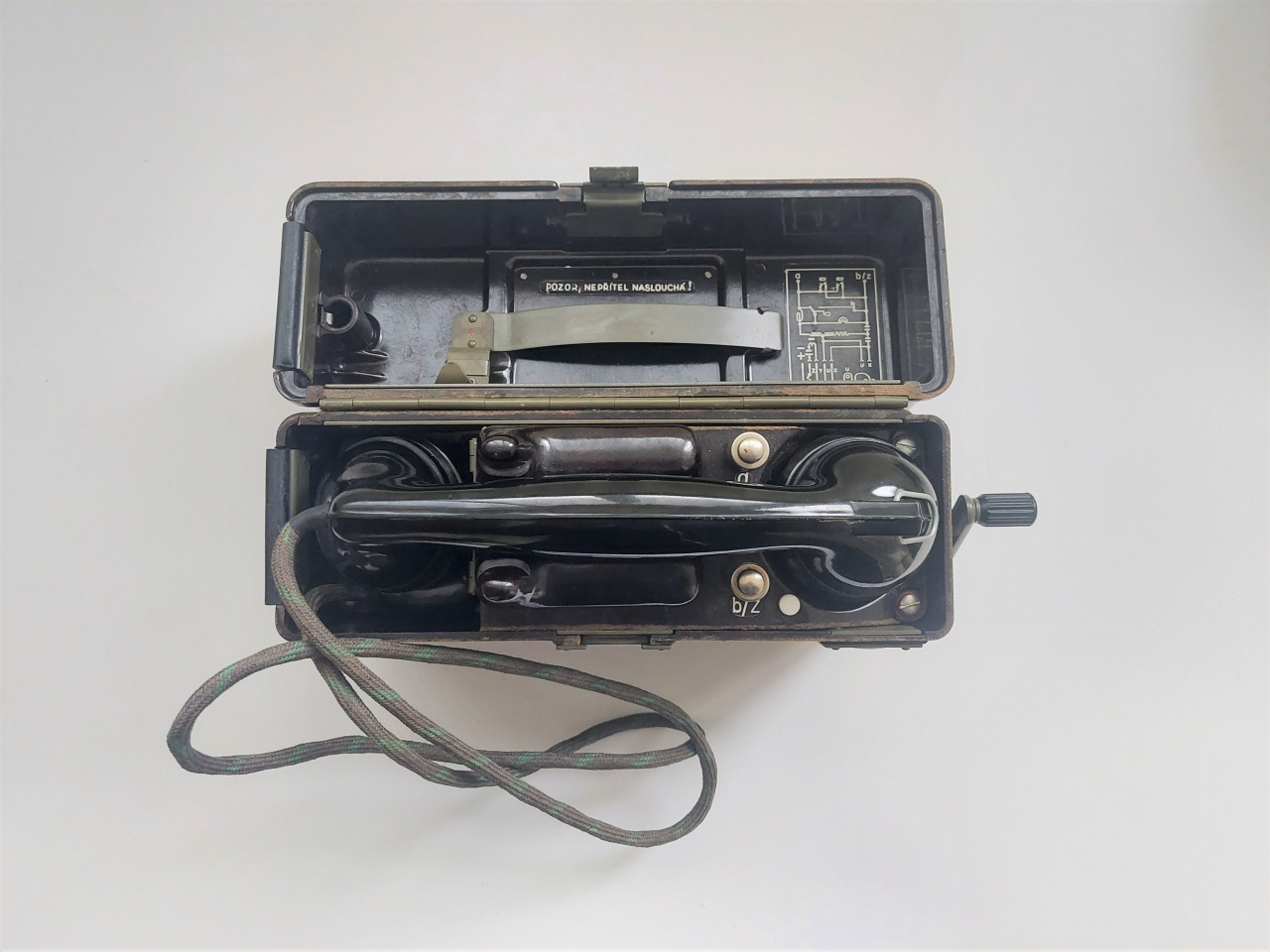

TP 25 pozostáva z niekoľkých hlavných komponentov. Základ tvorí bakelitový obal, respektíve hranolovitá skrinka, ktorej súčasťou je odklápacie veko. Bakelit ako materiál mal výborné vlastnosti - bol pevný a odolný. K jeho hlavným výhodám patrila dlhá životnosť, odolnosť a elektrická izolačná schopnosť. Aj z toho dôvodu sa tento materiál postupne zavádzal v prvej polovici 20. storočia pri výrobe lámp, vypínačov, krytov fotoaparátov, rádií, hračiek, bižutérie, telefónnych prístrojov a iných spotrebných predmetov. Na veku skrinky sú z vonkajšej strany umiestnené hláskovacia tabuľka (znak + kódové slovo), tabuľka na poznámky a sklopné držadlo. Vo vnútornej časti sa nachádza pliešok na pritlačenie mikrotelefónu, základná schéma poľného telefónneho prístroja TP 25 a výstražný nápis: Pozor nepřítel naslouchá!

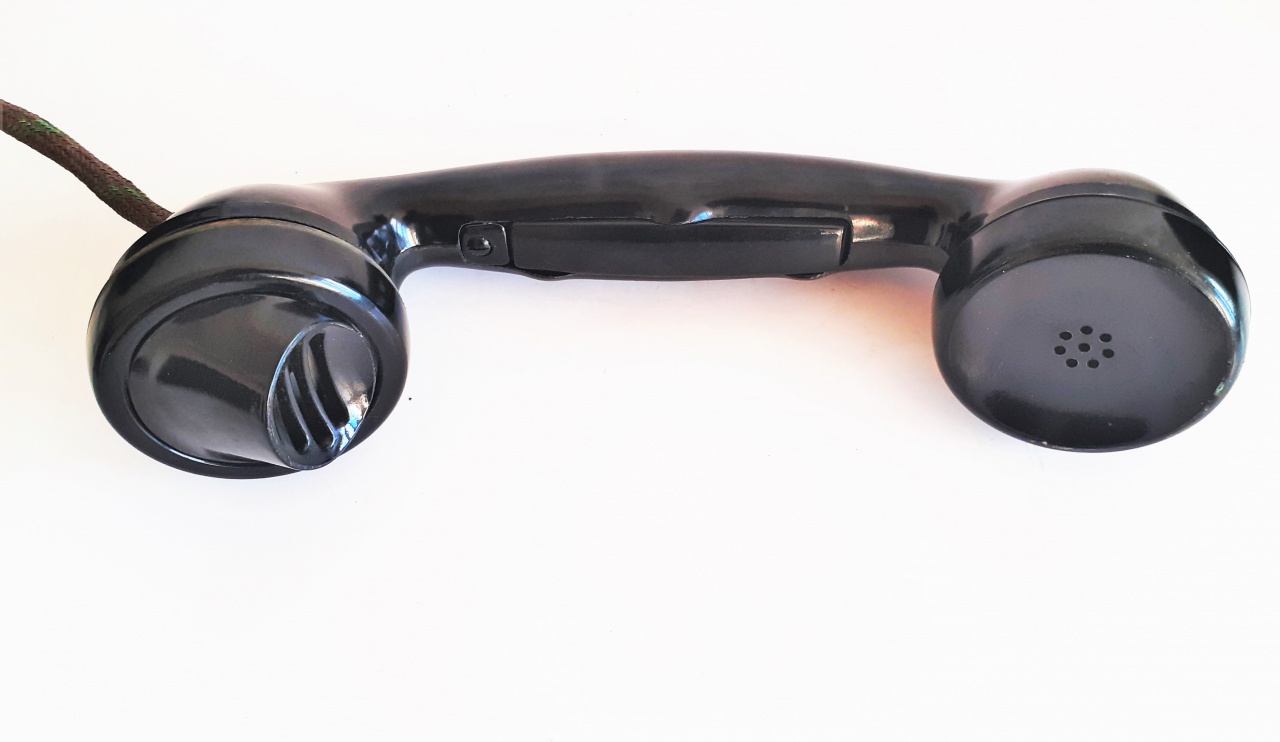

Medzi ďalšie súčasti patria: mikrotelefón so spínacím tlačidlom, induktor, hovorový transformátor, dvojitý kondenzátor, napájanie mikrofónu, signálny zvonček, skúšobné tlačidlo, prepojovacia šnúra na konci s dvoma kolíkmi, kľučka, nosný popruh. Slúchadlo obsahuje spínač, ktorý musela obsluha držať, ak chcela komunikovať s protistranou. Taktiež sú v ňom zabudované vymeniteľná mikrofónna a telefónna vložka. Pre vyzváňací obvod slúžil generátor striedavého vyzváňacieho prúdu – induktor. Aktivoval sa točivým pohybom ručne pomocou kľuky.
Prístroj sa primárne využíval pre armádne účely, v energetike a baniach. Vďaka tomu, že bol jednoduchý na obsluhu, si našiel aj široké uplatnenie. Zariadenie bolo kompatibilné aj s inými prístrojmi, napríklad s telefónom T 52 (typ 3FP 150 00). Dva prístroje mohli byť medzi sebou zapojené pomocou jedného vedenia, a to na vzdialenosť až 28 kilometrov, pri použití párového vedenia až na 500 km. Ak bolo potrebné naraz spojiť viacerých účastníkov, nezaobišlo sa to bez telefónnej ústredne.
Armáda v rámci linkovej techniky používala TP 25 najmä z dôvodov, že sa vyznačovala jednoduchou údržbou a ovládaním, spoľahlivosťou, šetrnosťou (nízka spotreba batérie) a v neposlednom rade umožňoval dlhý dosah.
Text: Mgr. Lukáš DANKO, VHÚ-VHM
Foto: VHÚ-VHM
Zdroje:
BURIAN, Michal – RÝC, Jiří. Historie spojovacího vojska. Praha : Ministerstvo obrany ČR – Agentúra vojenských informací a služeb, 2006, 247 s. ISBN 978-80-7278-411-1; KLÍMA, Ladislav. Čaro Bakelitu. Košice : Slovenské technické múzeum Košice, 2020, 193 s. ISBN 978-80-973503-2-1.
Zoznam internetových zdrojov:
https://www.zeleznicnemuzeum.sk/katalog-predmet/11260/; http://www.csla.cz/vyzbroj/spojovaciprostredky/tp25.htm;
http://www.expedicebilytesak.sweb.cz/technika/historicka-technika/TP25.htm
